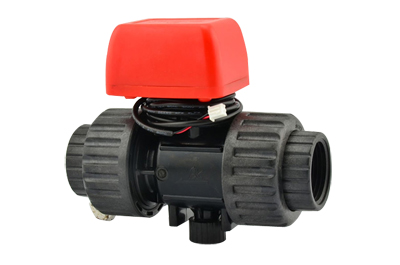

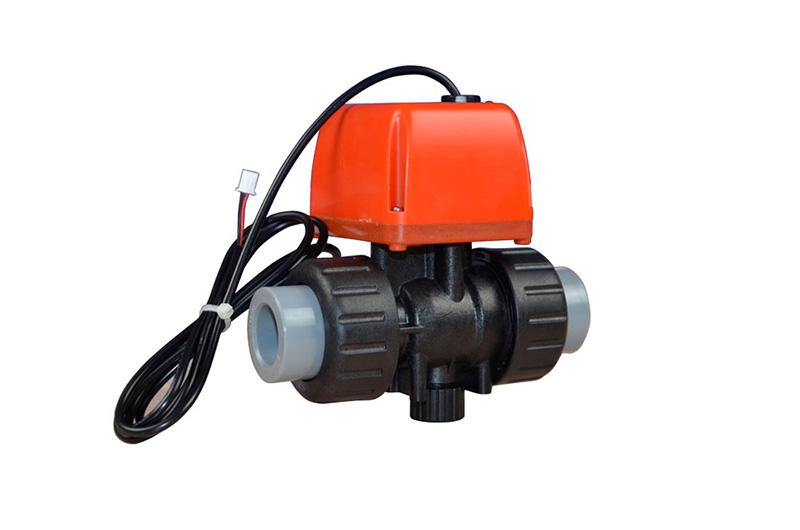

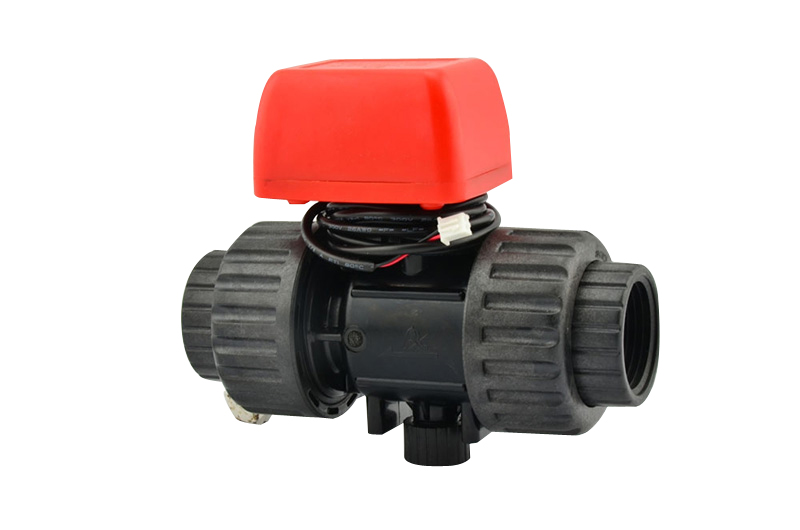

Vanne à bille électrique en plastique
Le corps de la vanne est en matériau PPO doté d'un indice de protection IP65 pour une excellente application dans des environnements humides. L'élément filtrant de la vanne est en céramique résistant à l'usure avec une longévité de plus de 100 000 utilisations.
La vanne à bille électrique en plastique est compatible avec plusieurs milieux, notamment l'eau, l'air, l'huile, les milieux corrosifs à l'acide et l'alkali, les fluides à faible viscosité dans les industries chimiques.
Les deux types disponibles sont: Vanne à bille électrique à 2 voies en plastique et Vanne à bille électrique à 3 voies en plastique.
ParamètresPression de service: 0-1.6MPa
Température d'exploitation: 0-60℃
Matériau de la tige de vanne: PPO/PPH/UPVC（Alliage Hastelloy B ou C selon votre demande.)
Matériau des joints: EPDM ou Caoutchouc fluoré (option)
Indice de protection: IP65
| Vanne à bille électrique à 2 voies en plastique avec joint fileté | Modèle | Diamètre nominal | Type de câblage | Durée ouverture/fermeture | Tension d'entrée | Puissance du moteur | Puissance réelle |
| Q911713-15/20 Q911013-25 |
Taille du filetage DN15: G1/2 Raccord à coller: φ20.2 Taille du filetage DN20: G3/4 Raccord à coller: φ25.2 Taille du filetage DN25: Raccord à coller: φ32.2 | 2 fils●connexion positive et négative | 12.5s/3s | DC6V/12V/ 24V | 2W-4W | 0.4W-2.5W | |
| Q911712B-15/20Q911012B-25 | 2 fils●retour automatique | 12.5s/3s | DC9V-24V | ||||
| Q911712B1-15/20 Q911012B1-25 | 3 fils●retour automatique | 12.5s/3s | DC12V-24V | ||||
| Q911713C-15/20 Q911013C-25 | 3 fils●ligne commune | 12.5s/3s | DC6V/12V/ 24V | ||||
| Q911715C-15/20 Q911015C-25 | 3 fils ●AC220V | 12.5s | AC220V | 6W | 0.4W-2.5W | ||
| QQ911713D-15/20 QQ911013D-25 | 5 fils●retour de position | 3s | DC24V | 4W | 0.4W-2.5W | ||
| Q911013-32(40/50) | Taille du filetage DN32: G1/4 Raccord à coller: φ40.2 Taille du filetage DN40: G1/2 Raccord à coller: φ50.5 Taille du filetage DN50: G2 Raccord à coller: φ63.2 | 2 fils●connexion positive et négative | 7.5s | DC12V-24V | 6W | 2W | |
| Q911013C-32(40/50) | 3 fils●ligne commune | 7.5s | DC12V-24V | ||||
| Q911013D-32(40/50) | 5 fils● retour de position | 7.5s | DC24V | ||||
| Q911015E-32(40/50) | 6 fils●retour de signal | 12s | AC220V | DN40：11W DN50：14W | DN32:1W DN40: 3W DN50:3.5W |
| Vanne à bille électrique à 2 voies en plastique avec connexion par colle（taille de 47mm/58mm） | Diamètre nominal | Type de câblage | Durée ouverture/fermeture | Tension d'entrée | Puissance du moteur | Puissance réelle |
| Q931513D-65 | 5 fils●retour de signal DC24V | 15s | DC24V | 45W | 8.5W | |
| Q931515E-65 | 6 fils●retour de signal AC220V | 15s | AC220V | |||
| Q931513D-80 | 5 fils●retour de signal DC24V | 15s | DC24V | 45W | 10.5W | |
| Q931515E-80 | 6 fils●retour de signal AC220V | 15s | AC220V |
| Diamètre nominal | Type de câblage | Modèle | Durée ouverture/fermeture | Tension d'entrée | Puissance du moteur | Puissance réelle |
| DN25/ DN32/ DN40/ DN50 | 2 fils●connexion positive et négative | Q914013-25(32/40/50) | 7.5s | DN25/32/40: DC12V/24V DN50: DC24V | DN25 /32:6W DN40: 10W DN50: 16W | DN25 /32: 2W DN40: 5W DN50: 6W |
| 3 fils●commun | Q914013C-25(32/40/50) | 7.5s | DN25/32/40:DC12V/24V DN50: DC24V | |||
| 5 fils● retour de position | Q914031D-25(32/40/50) | 7.5s | DC24V | |||
| 6 fils● retour de position | Q914015E-25(32/40/50) | 7.5s | AC220V | DN25 /32:11W DN40: 11W DN50: 14W | DN25 /32:1W DN40: 3W DN50: 3.5W |
| Diamètre nominal | Type de câblage | Modèle | Durée ouverture/fermeture | Tension d'entrée | Puissance du moteur | Puissance réelle |
| DN25 21.5mm |
2 fils●connexion positive et négative | Q934013-25 | 7.5S | DC12V/24V | 6W | 2W |
| 3 fils●commun | Q934013C-25 | 7.5S | DC12V/24V | |||
| 5 fils● retour de position DC24V | Q934013D-25 | 7.5S | DC24V | |||
| 6 fils● retour de position AC220 | Q934015E-25 | 12s | AC229V | 11W | 1W | |
| DN32 21.5mm |
2 fils●connexion positive et négative | Q934013-32 | 7.5S | DC12V/24V | 6W | 2W |
| 3 fils●commun | Q934013C-32 | 7.5S | DC12V/24V | |||
| 5 fils● retour de position DC24V | Q934013D-32 | 7.5S | DC24V | |||
| 6 fils● retour de position AC220 | Q934015E-32 | 12s | AC229V | 11W | 1W | |
| DN40 29mm |
2 fils●connexion positive et négative | Q934013-40 | 7.5S | DC12V/24V | 10W | 5W |
| 3 fils●commun | Q934013C-40 | 7.5S | DC12V/24V | |||
| 5 fils● retour de position DC24V | Q934013D-40 | 7.5S | DC24V | |||
| 6 fils● retour de position AC220 | Q934015E-40 | 12s | AC229V | 11W | 3W | |
| DN50 37.7mm |
2 fils●connexion positive et négative | Q934013-50 | 7.5S | DC12V/24V | 16W | 6W |
| 3 fils●commun | Q934013C-50 | 7.5S | DC12V/24V | |||
| 5 fils● retour de position DC24V | Q934013D-50 | 7.5S | DC24V | |||
| 6 fils● retour de position AC220 | Q934015E-50 | 12s | AC229V | 14W | 3.5W | |

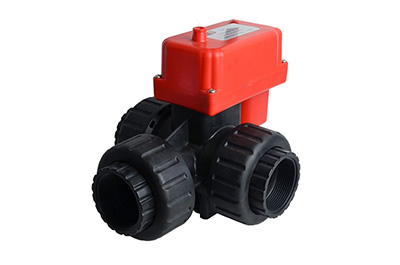

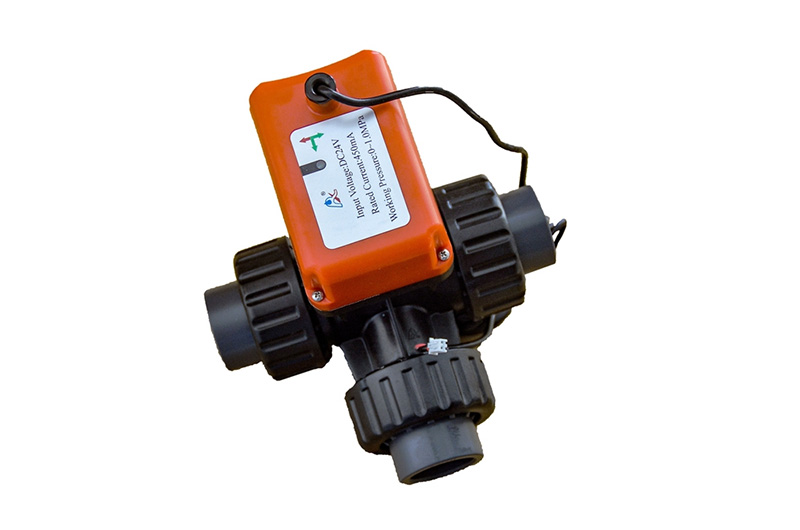

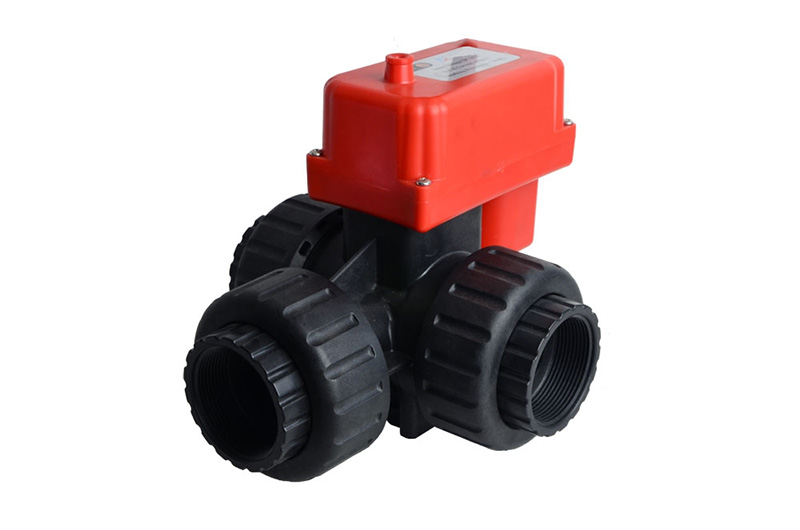

| Nom du produit | Vanne à bille électrique 3 voies（élément filtrant en céramique） | Température d'exploitation | 0--60℃ (Joint EPDM) | |||
| Matériau du corps de vanne | PPO renforcé (Résistant à l'acide et à l'alkali) | 0--60℃ （Joint FKM) | ||||
| Pression de service | 0-1.0MPa（0-10kg） | Taille de la vanne à bille | Vanne de bille à passe réduit（21.5mm-37.7mm） | |||
| Structure de la vanne à bille | Vanne à bille 3 voies de flottation（Vanne à bille à joint dur） | Matériau de la tige de vanne | 316L par défaut; optionnel: Alliage Hastelloy B ou Alliage Hastelloy B | |||
| Fluide adéquat | Eau, huile, milieu corrosif à l'acide et l'alkali, fluide à faible viscosité dans les industries chimiques（indice de protection: IP65） | |||||

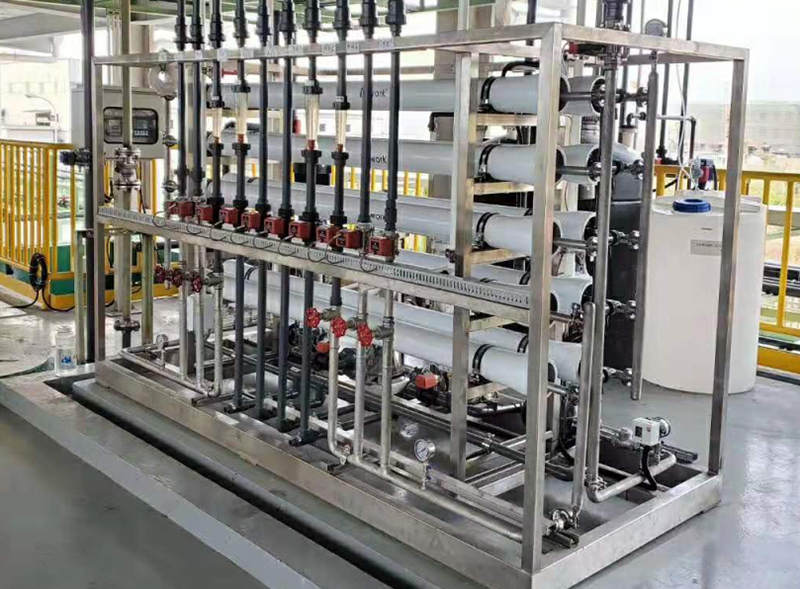

Vanne à bille électronique employée dans les équipements d'osmose inverse
Il faut que le système ne produise pas de coup de bélier ou de vibration. La vanne à bille en question devrait répondre à des normes strictes en matière de stabilité.
